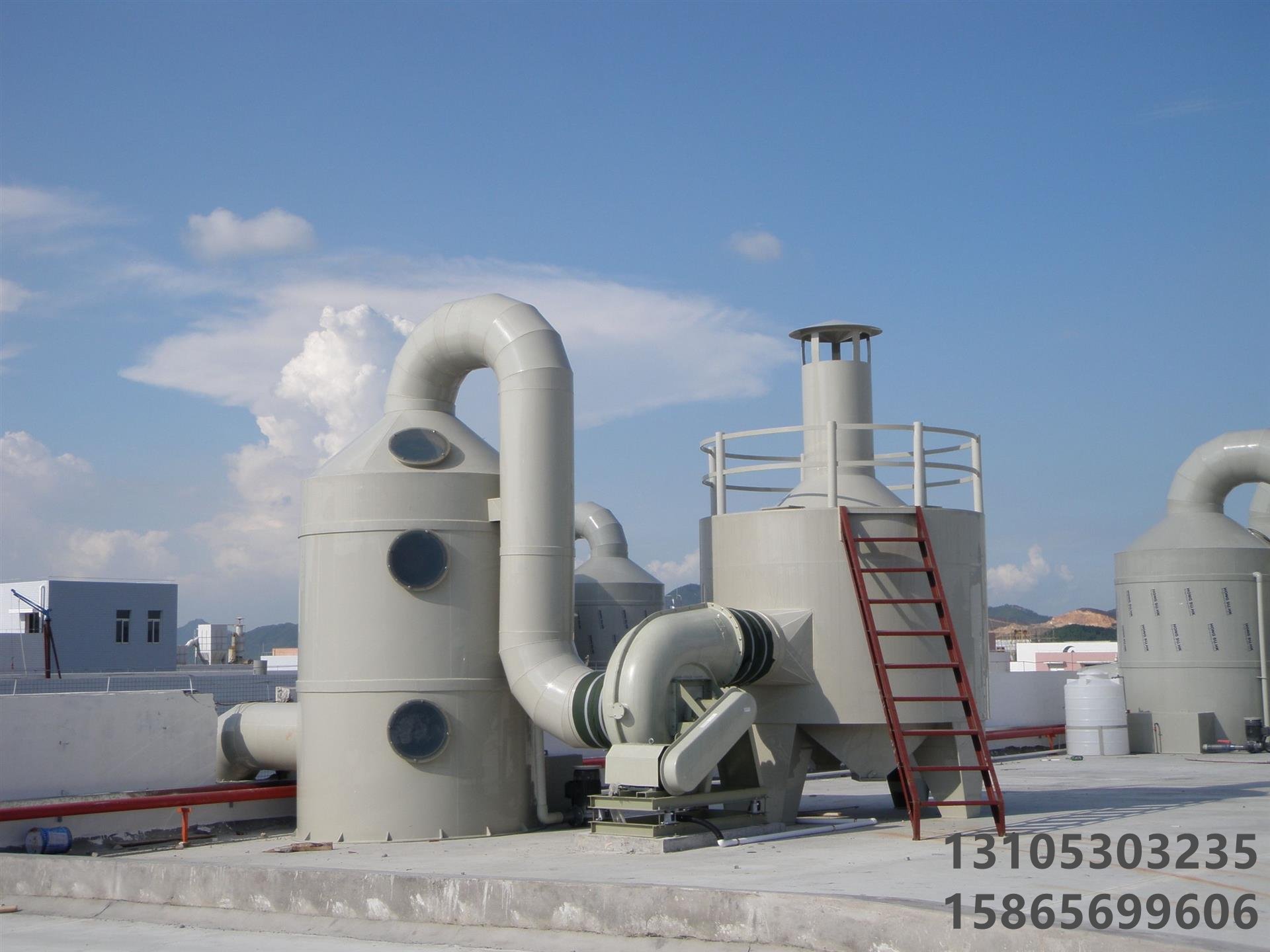

酸洗塔套管連接與對接裝配：筑牢工業凈化的精密紐帶













在化工、冶金等工業***域，酸洗塔是承擔廢氣凈化、雜質去除的核心設備，其運行的穩定性與安全性，直接關系到生產流程的順暢與環保目標的達成。而酸洗塔的套管連接與對接裝配，作為設備組裝的關鍵環節，既是連接各功能單元的 “精密紐帶”，更是保障設備長期高效運行的核心前提。這兩項工藝不僅考驗著技術精度，更承載著工業生產對可靠性、耐腐蝕性的嚴苛要求，每一個細節都關乎整套系統的成敗。



 套管連接：構建設備密封與穩定的防護屏障

酸洗塔的套管連接，主要用于實現塔體不同管段、進料口、出料口與外部管路的精準銜接，核心目標是在強腐蝕介質環境下，構建兼具密封性、強度與耐腐蝕性的連接結構。由于酸洗塔長期接觸酸性溶液與腐蝕性氣體，連接環節的失效往往會導致介質泄漏，不僅造成物料損耗，更會引發設備腐蝕、生產中斷等風險，因此套管連接的技術標準與操作規范至關重要。



從結構設計來看，酸洗塔套管連接需根據介質***性、壓力等級與管徑尺寸，匹配適配的套管類型。常見的有剛性套管、柔性套管與防腐套管三類：剛性套管適用于壓力穩定、管徑較***的連接場景，通過套管與管道的緊密嵌套，搭配密封墊片或焊接工藝，保障連接強度；柔性套管則憑借可調節的密封結構，應對設備運行中的輕微振動與熱脹冷縮，避免剛性連接因應力集中導致的泄漏，尤其適用于塔體與振動設備銜接的部位；而針對強腐蝕介質，防腐套管通常采用聚四氟乙烯、玻璃鋼等耐蝕材料，或在金屬套管內壁做襯膠、襯塑處理，從材質層面筑牢防腐蝕防線，延長連接部件的使用壽命。



在裝配流程上，套管連接需嚴格遵循標準化操作。***先是套管與管道的預裝配，需清理連接部位的油污、雜質與氧化層，確保接觸面平整潔凈，避免因表面缺陷影響密封效果；其次是密封組件的安裝，根據介質溫度、壓力選擇適配的密封墊片或密封膠，安裝時需保證墊片位置精準，避免偏移或擠壓變形，對于采用焊接連接的套管，需嚴格控制焊接電流、速度與焊縫質量，確保焊縫飽滿、無氣孔、無裂紋，焊接完成后還需進行探傷檢測與防腐處理；***后是緊固與校驗，采用扭矩扳手按對角線順序緊固連接螺栓，確保受力均勻，裝配完成后需進行壓力測試與密封性檢測，通過注水加壓、氣密性試驗等手段，驗證連接部位的承壓能力與密封效果，確保無泄漏后才可投入使用。



 對接裝配：保障塔體結構完整性的核心工序

酸洗塔的對接裝配，主要針對塔體筒節、塔盤、填料支撐等核心部件的拼接與組裝，是決定塔體整體結構強度、同心度與運行穩定性的關鍵工序。酸洗塔通常為立式圓筒形結構，高度可達數十米，筒節的對接精度直接影響塔體的垂直度，而塔盤、支撐部件的對接質量則關乎氣液傳質效率與介質分布的均勻性，一旦對接環節出現偏差，會導致塔體傾斜、介質偏流、填料堵塞等問題，***幅降低酸洗效率，甚至引發設備故障。



對接裝配的前期準備工作是保障精度的基礎。在部件進場階段，需對筒節、塔盤等部件的尺寸精度、圓度、直線度進行嚴格檢驗，確保部件符合設計標準，對于存在變形或尺寸偏差的部件，需通過校圓、校正等工藝進行預處理；同時，需搭建精準的定位工裝與測量基準，利用激光測距儀、水平儀、同心度檢測儀等設備，在裝配現場建立統一的測量坐標系，為后續對接提供精準參照。此外，還需根據塔體材質與厚度，制定適配的焊接工藝參數，準備***焊接設備、焊材與防護用品，確保焊接過程穩定可控。



筒節對接是塔體裝配的核心環節，對精度要求極高。裝配時，需先將***筒節固定在基礎支座上，通過水平儀與鉛垂線調整其垂直度，確保筒節軸線與地面垂直；隨后吊裝***二節筒節，與***節筒節的對接端面進行精準對齊，利用定位塊或夾具臨時固定，通過激光檢測儀實時監測對接部位的錯邊量與間隙，確保錯邊量控制在設計允許范圍內，間隙均勻一致；對接完成后，采用對稱焊接的方式進行環縫焊接，焊接過程中需嚴格控制焊接速度與層間溫度，避免因焊接應力導致筒節變形，焊接完成后對焊縫進行無損檢測，確保焊縫質量達標。按照這***程，依次完成后續筒節的對接，每對接一節，都需要重新校驗塔體的垂直度與同心度，確保整體結構的一致性。



塔盤與填料支撐的對接裝配，則側重于保障介質流動的均勻性。塔盤安裝前，需在塔體內壁焊接支撐圈，確保支撐圈的水平度與標高符合設計要求；吊裝塔盤時，需緩慢放入塔內，與支撐圈精準對接，利用定位銷或螺栓固定，保證塔盤水平度偏差控制在允許范圍內，避免因塔盤傾斜導致氣液分布不均；填料支撐的對接則需保證支撐面的平整度與開孔率，確保填料能夠均勻承載，同時保證氣液順利通過。裝配完成后，還需對塔盤間距、支撐結構的位置進行復核，確保符合設計圖紙要求，為后續填料裝填與氣液傳質過程奠定基礎。

 工藝管控：筑牢裝配質量的全流程防線

酸洗塔的套管連接與對接裝配，不僅依賴精準的工藝設計，更需要全流程的質量管控與安全保障。在質量管控方面，需建立從部件檢驗、過程控制到成品驗收的全鏈條管控體系：部件進場時，嚴格核查材質證明、尺寸檢測報告，杜***不合格部件進入裝配環節；裝配過程中，對每一道工序進行實時監測，重點把控對接間隙、錯邊量、焊接質量、密封性能等關鍵指標，留存檢測數據與影像資料，實現質量可追溯；裝配完成后，進行全面的壓力測試、氣密性試驗與運行調試，模擬實際工況驗證設備性能，確保各項指標符合設計與使用要求。



安全管控同樣是裝配過程中不可忽視的重點。酸洗塔裝配涉及高空作業、焊接作業、起重吊裝等高危操作，需制定完善的安全操作規程：高空作業人員必須系***安全帶，搭建穩固的操作平臺；焊接作業時，做***防火、防觸電措施，配備滅火器材與***緣防護用品；起重吊裝過程中，嚴格執行指揮信號，確保吊具、索具完***，避免部件墜落傷人。同時，針對裝配過程中可能產生的粉塵、焊接煙塵等，需做***通風除塵與個人防護，保障作業人員的職業健康。



酸洗塔的套管連接與對接裝配，是工業設備制造與安裝中精密與嚴謹?shù)目s影。從部件的精準校驗到工藝的精細把控，從密封性能的嚴苛測試到結構強度的多重保障，每一個環節都凝聚著技術與匠心，每一次精準對接都承載著工業生產的安全與效率。唯有以嚴謹?shù)膽B(tài)度遵循工藝標準，以科學的方法落實質量管控，才能讓套管連接與對接裝配真正成為酸洗塔穩定運行的堅實保障，為工業生產的綠色化、高效化筑牢根基，讓這座工業凈化的核心設備，在嚴苛工況下持續發揮效能，守護生產安全與生態環境。
